Ресиверы для водорода

Ресиверы (емкости) водорода: Безопасное хранение и подача газа

Водород — один из важнейших технических газов, широко применяемый в современной промышленности. Из-за его высокой летучести, проникающей способности и взрывоопасности, к оборудованию для его хранения предъявляются строжайшие требования. Ресиверы (емкости) водорода — это специализированные стальные сосуды, работающие под избыточным давлением, предназначенные для накопления, хранения и равномерной подачи технического водорода в технологические линии предприятий.

Назначение и области применения

Водородные ресиверы могут выполнять функцию как конечного хранилища с заданными параметрами вместимости, так и промежуточного буферного резервуара, сглаживающего пульсации давления в газовой сети . Данное емкостное оборудование критически важно для следующих отраслей:

• Нефтеперерабатывающая и нефтехимическая промышленность: Процессы гидрокрекинга, гидроочистки нефтепродуктов и гидрогенизации жиров.
• Химическая промышленность: Синтез аммиака, метанола, хлороводорода и других химических соединений.
• Металлургия и металлообработка: Создание восстановительной среды при термической обработке металлов, а также при проведении специализированных сварочных работ.
• Энергетика: Охлаждение мощных турбогенераторов на тепловых и атомных электростанциях.
• Пищевая промышленность: Гидрогенизация растительных масел.

Конструктивные особенности и безопасность

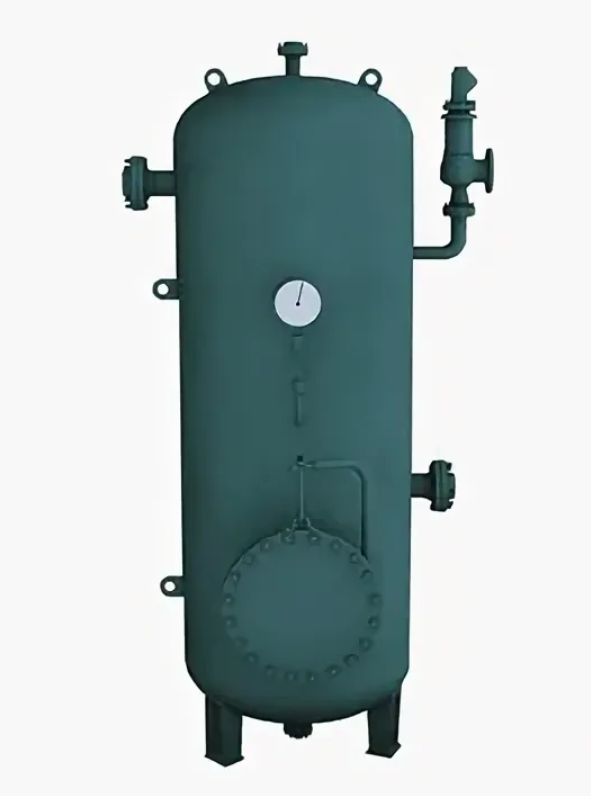

Ресиверы водорода представляют собой цельносварные цилиндрические аппараты с эллиптическими днищами. Они устанавливаются наземно на жестко закрепленные к фундаменту опоры-стойки (для вертикальных моделей) или седловые опоры (для горизонтальных) .

Учитывая, что водород относится к 1 классу опасности (категория и группа взрывоопасности Т1-IIС), конструкция ресиверов проектируется с многократным запасом прочности. Оборудование в обязательном порядке оснащается:

1. Смотровыми люками-лазами для ревизии и обслуживания.
2. Штуцерами для подключения контрольно-измерительных приборов (манометров, датчиков температуры) .
3. Блоками предохранительных клапанов для сброса избыточного давления.
4. Системами продувки инертным газом (например, азотом или углекислотой) перед заполнением или ремонтом.
5. Системами заземления (сопротивление не более 4 Ом) для предотвращения накопления статического электричества.

Технические характеристики

• Номинальный объем: от 0,5 до 200 м³.
• Рабочее давление: стандартно до 1,4 МПа (предельное расчетное давление может достигать 16,0 МПа).
• Температура рабочей среды: от -60 °С до +300 °С.
• Температура эксплуатации (окружающей среды): от -40 °С до +80 °С.
• Материальное исполнение: Для предотвращения водородного охрупчивания металла применяются специализированные марки сталей. В зависимости от климатической зоны используются углеродистые (Ст3сп), низколегированные (09Г2С, 16ГС) или нержавеющие коррозионно-стойкие стали (12Х18Н10Т, 10Х17Н13М2Т).

Типовые размеры ресиверов водорода

Выбор габаритов зависит от требуемого объема хранения и доступной площади на объекте. Вертикальные аппараты (В) экономят место, тогда как горизонтальные (Г) чаще применяются для больших объемов. Ниже представлены справочные таблицы размеров для вертикальных ресиверов с рабочим давлением 0,9 МПа .

Таблица 1. Размеры ресиверов водорода малого и среднего объема (0,5 – 8 м³)

Объем, м³	Внутренний диаметр (D), мм	Высота аппарата (H), мм	Толщина стенки (S)*, мм	Масса аппарата*, кг
0,5	600	2000	6	295
1,0	800	2340	6	415
1,6	1000	2300	6	695
2,0	1000	2900	6	800
3,2	1200	3160	8	1195
4,0	1200	3860	8	1385
6,3	1400	4565	8	1830
8,0	1600	4415	8	1995

*Примечание: Толщина стенки и масса указаны ориентировочно для сталей 09Г2С/16ГС. Точные параметры определяются при индивидуальном расчете.

Таблица 2. Размеры ресиверов водорода большого объема (10 – 50 м³)

Объем, м³	Внутренний диаметр (D), мм	Высота аппарата (H), мм	Толщина стенки (S)*, мм	Масса аппарата*, кг
10	1600	5515	8	2445
16	2000	5520	10	3785
20	2000	6870	10	4455
25	2200	7155	10	5285
32	2400	7775	12	7395
40	2400	9775	12	9695
50	2400	11775	12	11705

*Примечание: Для ресиверов объемом свыше 50 м³ (до 200 м³) габариты рассчитываются индивидуально по техническому заданию заказчика.

Производство и стандарты качества

Изготовление емкостей для водорода строго регламентировано. Оборудование производится в соответствии с ПБ 03-584-03, ПБ 03-576-03, а также актуальными ГОСТами на сосуды, работающие под давлением.

Внутренняя поверхность ресиверов обрабатывается специальными антикоррозионными составами, защищающими металл от воздействия газа. Наружная поверхность покрывается грунтовкой и эмалью светлых тонов для защиты от атмосферных воздействий и нагрева солнечными лучами . Все сварные швы проходят 100% неразрушающий контроль (УЗК или рентгенографию), а готовые изделия подвергаются гидравлическим испытаниям.

Заказать ресивер водорода от производителя

В нашем каталоге вы можете выбрать и купить ресивер водорода, полностью отвечающий требованиям безопасности и специфике вашего производства. Мы предлагаем как стандартные модели, так и проектирование емкостей по индивидуальным чертежам.

Свяжитесь с нашим инженерным отделом для расчета цены, уточнения сроков изготовления и условий доставки оборудования на ваш объект.
