Емкости для аргона

В современных производственных процессах, где требуется создание инертной среды, аргон играет ключевую роль. Для обеспечения бесперебойной подачи и безопасного хранения этого криогенного газа используются специализированные сосуды под давлением — ресиверы (емкости) аргона. В данном разделе представлен широкий ассортимент воздухосборников и ресиверов, спроектированных для удовлетворения потребностей предприятий различных масштабов.

Назначение и области применения

Ресиверы аргона представляют собой стальные цилиндрические аппараты, предназначенные для накопления, хранения и равномерной подачи газообразного аргона в технологические линии под избыточным давлением. Благодаря способности аргона создавать защитную инертную атмосферу, данное оборудование незаменимо в следующих отраслях:

• Металлургия и металлообработка: Защита расплавленных металлов от взаимодействия с кислородом и азотом воздуха.
• Сварочное производство: Аргонодуговая сварка (TIG) и плазменная резка, где газ обеспечивает стабильность дуги и высокое качество сварного шва.
• Электронная промышленность: Производство высокоточных микросхем, полупроводников и электровакуумной техники, требующих абсолютной чистоты среды.
• Химическая промышленность и лаборатории: Проведение реакций, чувствительных к атмосферным газам.
• Системы безопасности: В качестве рабочего тела в установках аргонного пожаротушения.

Конструктивные особенности и технические характеристики

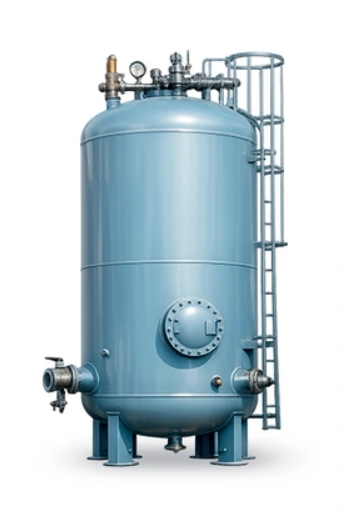

Емкости для аргона выпускаются в вертикальном (В) и горизонтальном (Г) исполнениях для наземного размещения. Выбор типа конструкции зависит от доступной площади на объекте заказчика. Аппараты состоят из цельносварного цилиндрического корпуса и эллиптических днищ, устанавливаемых на опоры-стойки или седловые опоры.

Для обеспечения безопасной эксплуатации под высоким давлением (до 1,2 МПа и выше), ресиверы в обязательном порядке комплектуются технологическими штуцерами, люками-лазами для обслуживания, а также контрольно-измерительными приборами и предохранительной арматурой (манометры, предохранительные клапаны, устройства для слива конденсата).

Основные технические параметры

• Номинальный объем: от 0,5 до 200 м³.
• Рабочее давление: стандартно до 1,2 МПа (возможно изготовление на давление до 16 МПа по спецзаказу).
• Температура рабочей среды: от -60 °С до +300 °С.
• Материальное исполнение: Углеродистые и низколегированные стали (Ст3сп, 09Г2С, 16ГС) для стандартных условий, а также коррозионно-стойкие нержавеющие стали (12Х18Н10Т, 10Х17Н13М2Т) для особых требований к чистоте газа.
• Сейсмичность района установки: до 9 баллов по шкале MSK-64.
• Расчетный срок службы: от 20 лет при соблюдении условий эксплуатации.

Типовые размеры ресиверов аргона

Габаритные размеры и масса оборудования напрямую зависят от требуемого объема и рабочего давления. Ниже приведены справочные таблицы с типовыми размерами вертикальных ресиверов аргона (на примере аппаратов с рабочим давлением 0,9 МПа) .

Таблица 1. Размеры ресиверов малого и среднего объема (от 0,5 до 8 м³)

Объем, м³	Внутренний диаметр (D), мм	Высота аппарата (H), мм	Толщина стенки (S)*, мм	Масса аппарата*, кг
0,5	600	2000	6	295
1,0	800	2340	6	415
1,6	1000	2300	6	695
2,0	1000	2900	6	800
3,2	1200	3160	8	1195
4,0	1200	3860	8	1385
6,3	1400	4565	8	1830
8,0	1600	4415	8	1995

*Примечание: Толщина стенки и масса указаны ориентировочно для исполнения из сталей 09Г2С/16ГС. Точные значения определяются при прочностном расчете.

Таблица 2. Размеры ресиверов большого объема (от 10 до 50 м³)

Объем, м³	Внутренний диаметр (D), мм	Высота аппарата (H), мм	Толщина стенки (S)*, мм	Масса аппарата*, кг
10	1600	5515	8	2445
16	2000	5520	10	3785
20	2000	6870	10	4455
25	2200	7155	10	5285
32	2400	7775	12	7395
40	2400	9775	12	9695
50	2400	11775	12	11705

*Примечание: Габариты могут незначительно отличаться в зависимости от завода-изготовителя и индивидуальных требований заказчика.

Производство и стандарты качества

Изготовление ресиверов аргона — это высокотехнологичный процесс, требующий строгого соблюдения нормативной документации. Оборудование производится в соответствии с требованиями ГОСТ 34347-2017 (ранее ГОСТ Р 52630-2012) «Сосуды и аппараты стальные сварные» и Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

Для защиты от негативного воздействия окружающей среды и продления срока службы, на наружную поверхность наносится многослойное антикоррозионное покрытие (грунт и эмаль). Внутренняя поверхность также может обрабатываться специальными составами по требованию заказчика . Каждое изделие проходит обязательные гидравлические и пневматические испытания на прочность и герметичность, результаты которых заносятся в паспорт сосуда.

Как выбрать и купить ресивер аргона

При выборе емкости для аргона необходимо учитывать следующие факторы:

• Требуемый запас газа (объем ресивера).
• Рабочее давление в пневмосети предприятия.
• Климатические условия эксплуатации (для выбора марки стали).
• Ограничения по габаритам площадки для установки (выбор между вертикальным и горизонтальным исполнением).

В нашем каталоге вы можете подобрать и купить ресивер аргона, полностью соответствующий вашим техническим заданиям. Мы предлагаем как типовые решения, так и проектирование нестандартного емкостного оборудования. Свяжитесь с нашими специалистами для получения детальной консультации, расчета стоимости и сроков изготовления.
