Аккумуляторы импульсного газа (АИГ) для ГРП и ГРПШ

Аккумулятор импульсного газа (АИГ) — это специализированный сосуд небольшого объема, предназначенный для стабилизации давления в импульсных линиях систем газораспределения. Основное назначение АИГ — устранение пульсаций и колебаний («качки») регуляторов давления газа (РДГ, РДНК, РДГК и др.), особенно при малых или переменных расходах газа.

Мы производим и поставляем аккумуляторы импульса объемом от 1 до 50 литров с рабочим давлением до 1,6 МПа. Оборудование изготавливается в строгом соответствии с ТР ТС 032/2013 и ГОСТ Р 52630-2012, имеет полный пакет разрешительной документации и готово к эксплуатации в составе газорегуляторных пунктов.

Назначение и принцип работы АИГ

В системах редуцирования газа импульсная трубка соединяет выходной трубопровод с управляющей полостью регулятора давления. При низких расходах газа или наличии турбулентности в потоке в импульсной линии возникают гидродинамические пульсации. Это приводит к нестабильной работе мембраны регулятора, его постоянному открытию и закрытию («качке»), что вызывает:

• Быстрый износ седла и затвора регулятора.
• Нестабильность выходного давления в сети.
• Ложные срабатывания предохранительно-запорных клапанов (ПЗК).

Принцип действия АИГ:

Аккумулятор, врезанный в импульсную линию, работает как пневматический демпфер (буферная емкость). Благодаря своему объему он сглаживает пиковые скачки давления, поглощает пульсации и подает на мембрану регулятора ровный, стабильный импульсный сигнал, обеспечивая плавное и точное редуцирование.

Технические характеристики

Параметр	Значение
Рабочий объем	от 1,0 до 50,0 литров (стандартные: 2, 5, 10, 20, 40 л)
Рабочее давление	до 1,2 МПа (12 кгс/см²) / до 1,6 МПа (16 кгс/см²)
Пробное давление	1,5 МПа / 2,0 МПа (соответственно)
Рабочая среда	Природный газ по ГОСТ 5542, азот
Температура окружающей среды	от -60 °С до +45 °С
Материал корпуса	Сталь 20 или 09Г2С (низколегированная)
Тип исполнения	Вертикальный или горизонтальный
Климатическое исполнение	УХЛ1 (для улицы), УХЛ4 (для помещения)
Срок службы	20 лет
Масса (ориентировочно)	от 5 кг (для 2 л) до 45 кг (для 40 л)

Примечание: Возможно изготовление нестандартных объемов и давлений по индивидуальному опросному листу.

Конструкция и комплектации

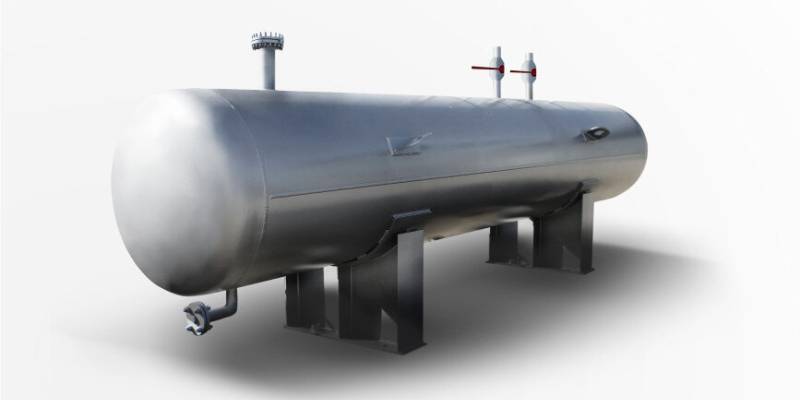

Аккумулятор импульсного газа представляет собой сварной цилиндрический сосуд с эллиптическими или плоскими днищами.

Базовая комплектация включает:

1. Герметичный стальной корпус с антикоррозийным покрытием (обычно желтый или серый цвет по RAL, устойчивый к атмосферным воздействиям).
2. Импульсные патрубки (вход и выход) с резьбовым (G/BSP) или фланцевым соединением для врезки в импульсную трубку.
3. Дренажный патрубок с шаровым краном для удаления конденсата и загрязнений из нижней точки сосуда.
4. Опоры (лапы или кронштейны) для надежного крепления к стене или раме ГРП(Ш).
5. Табличка (шильдик) с указанием заводского номера, объема, давления, даты изготовления и знака ЕАС.

Сферы применения

АИГ является обязательным или рекомендованным элементом для повышения надежности следующих объектов:

• Газорегуляторные пункты блочные (ПРГ) и шкафные (ГРПШ).
• Газорегуляторные установки (ГРУ) внутри зданий.
• Узлы учета газа (УУГ), где требуется высокая стабильность давления перед счетчиком.
• Промышленные газопотребляющие установки** (котельные, печи, сушильные камеры).

Совместимость с регуляторами:

АИГ эффективно работает в паре с регуляторами давления газа всех типов: РДГ, РДНК, РДГК, РД-32, РД-50, РД-100, РДУК, РПД и другими.

Преимущества наших аккумуляторов импульса

• Стабильность работы ГРП: Гарантированное устранение «качки» регулятора и продление срока службы его мембран и сальников.
• Надежность конструкции: 100% контроль сварных швов (УЗК, гидроиспытания), исключающий разгерметизацию.
• Антикоррозийная защита: Двухслойное покрытие (грунт + эмаль) обеспечивает защиту от ржавчины при уличном размещении (исполнение УХЛ1).
• Полная легальность: Каждый аппарат поставляется с паспортом сосуда, работающего под давлением, и сертификатом соответствия ТР ТС 032/2013.
• Оперативность: Наличие стандартных моделей (2л, 5л, 10л) на складе позволяет отгрузить оборудование в день оплаты.

Как выбрать и заказать АИГ?

Для подбора оптимальной модели и подготовки коммерческого предложения, пожалуйста, укажите:

1. Требуемый объем (обычно выбирается из условия: 1-2 литра на каждые 100 м³/ч пропускной способности регулятора, либо по рекомендации производителя регулятора).
2. Максимальное рабочее давление в импульсной линии.
3. Тип присоединения (резьба G1/2", G3/4", G1" или фланец Ду15, Ду20).
4. Климатическое исполнение (размещение в отапливаемом помещении или на улице).
5. Необходимость окраски в специфический цвет по каталогу RAL.
